듀얼 로터 분말 분류기

제품 장점

시멘트 생산에서 원형 흐름 분쇄 시스템은 이제 분쇄 시스템 효율성을 향상시키고 제품 에너지 소비를 줄이기 위해 널리 사용됩니다. 이 시스템의 중요한 구성 요소인 분류기의 안정적인 성능은 시스템 효율성에 직접적인 영향을 미칩니다. 따라서 분류기 개발은 오랫동안 연구 기관, 산업 및 광업 기업의 초점이었습니다.

JND 시리즈 고효율, 결로 방지, 결합된 트윈 로터 분류기는 Jiangsu Jinengda Building Materials Equipment Co., Ltd.의 기술자가 독립적으로 개발한 새로운 유형의 분류기로서 국제 분류기 기술과 평면 와전류 이론을 사이클론 유형 분류기에 최적으로 적용한 결합입니다. 85-90%의 분류기 효율성을 달성하여 편리하고 유연한 미세도 조정과 안정적이고 신뢰할 수 있는 성능을 제공하는 것으로 입증되었습니다.

기존 분류기와 비교하여 JND 시리즈 고효율, 결로 방지, 결합된 트윈 로터 분류기는 다음과 같은 고유한 장점을 가지고 있습니다.

1. 분리 가능한 모듈식 프로펠러형 산란 디스크를 사용합니다. 이는 물질을 퍼뜨릴 뿐만 아니라 상승 기류를 발생시켜 디스크 위의 물질 입자가 끓고 분산되도록 하여 물질 입자의 분류 및 분산을 향상시킵니다.

2. 고급 분류 원리가 특징입니다. 여러 분말 분리 메커니즘을 결합한 이 기계는 반대 원심력과 공기 흐름의 구심 흡입 사이의 균형을 활용합니다. 물질은 뚜렷한 분리 인터페이스가 있는 분리 영역을 통과하므로 분류 정확도가 높아집니다.
3. 탠덤 하부 케이지 로터는 상부 분리 챔버에서 분리된 거친 분말을 들어 올려 분산시키며, 기계 내에서 균일한 와류 공기 흐름을 보장하는 동시에 적합한 미세 분말을 더욱 분리합니다.
4. 분급기의 메인 샤프트는 무단계 고속을 특징으로 하여 넓은 조정 범위에 걸쳐 편리하고 민감하며 안정적인 정밀도 조정이 가능합니다.
5. 재설계된 분리 구역은 공간적 면적을 늘리고 분리 효율성을 향상시키기 위해 최적화되었습니다.
6. 저저항 사이클론 집진기를 사용하여 저항이 낮고 집진효율이 높습니다.
7. 탄성 스위퍼를 포함한 다양한 결로 방지 장치를 기계 내부에 최적화하여 결로 방지 효과가 뛰어납니다.
8. 모든 취약한 영역은 새로운 다단계 라이닝으로 보호되어 본체의 수명을 효과적으로 연장합니다.
9. 회전 시스템은 드라이 오일 스테이션 시스템을 활용하여 베어링 마모 문제를 성공적으로 해결합니다. 10. 하이퍼스태틱 구조를 사용하면 기계 전체가 사실상 진동 없이 작동할 수 있습니다. 방진 및 진동 감소 팬을 사용하면 시스템 진동이 줄어듭니다.
10. 거친분말과 미세분말파이프는 이중연동식 에어밸브를 적용하여 공기누설을 대폭 줄이고 기존분말농축기의 높은 분진 발생 문제를 극복하였습니다.

작동 원리

1. 배기 물질은 상부 호퍼에서 분류기의 내부 케이싱으로 들어가 로터와 통합된 통합 프로펠러형 산란 디스크로 떨어집니다. 디스크의 고속 회전에 의해 구동되어 모든 방향으로 분산됩니다. 동시에 프로펠러 블레이드에 의해 생성된 상승 기류는 물질을 위쪽으로 들어올려 디스크의 프로펠러 블레이드에 끓는점을 생성합니다. 더 미세한 입자는 위쪽으로 부유하여 부유 및 분산되는 반면, 더 거칠거나 무거운 물질은 디스크의 블레이드에 의해 분산되어 실린더 벽을 따라 떨어지면서 분리 과정이 완료됩니다.

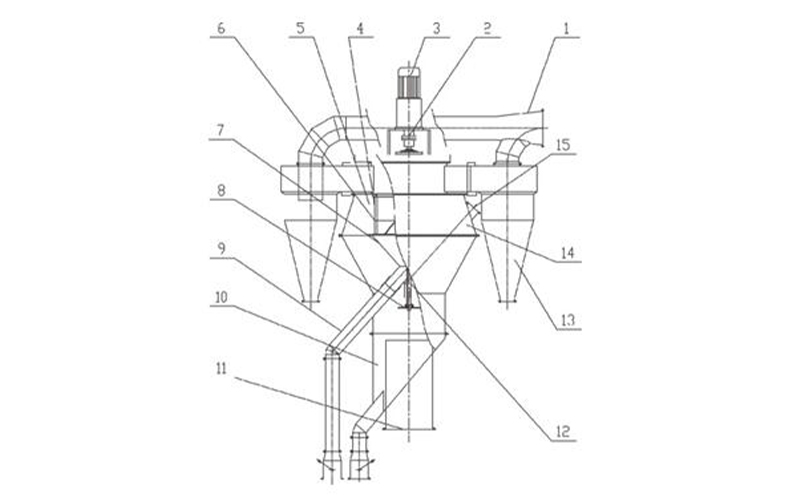

2. 산란 디스크 아래에는 하부 케이지 로터(10)가 있습니다. 메인 샤프트와 함께 회전하는 하부 케이지 로터는 실린더 벽을 따라 떨어지는 거칠고 무거운 물질을 재분산시키는 소용돌이를 생성합니다. 더 미세한 입자는 위쪽으로 들어올려지고 추가 분류를 위해 순환 공기로 되돌아갑니다. 거친 입자는 드립 메커니즘을 통과하여 내부 원뿔에서 배출됩니다.
3. 산란 디스크 위에는 케이지 로터(6)가 있습니다. 분말 선택 챔버 내에서 상단 케이지 로터의 분급 링 표면 근처의 공기 흐름과 그 안에 분산된 물질은 링에 의해 구동되어 고속으로 회전합니다. 이 고속 소용돌이는 링 주위에 균일하고 강렬한 소용돌이를 형성합니다. 이 영역 내에서는 원심력과 흡입력 사이의 관계가 모든 위치에서 일정하게 유지됩니다. 공기 흐름에 있는 물질에 작용하는 원심력은 모터 2의 메인 샤프트 3의 속도를 조정하여 조정할 수 있습니다. 이 힘은 속도가 증가함에 따라 증가합니다. 공기량이 일정하게 유지되면 절단된 입자 크기가 감소하여 더 미세한 제품이 생성됩니다. 속도를 줄이면 제품이 더 거칠어집니다.
4. 상부 케이지 로터에 의한 분류 후 미세 입자는 순환 공기와 함께 다양한 외부 사이클론 집진기로 이송됩니다. 새로 설계된 사이클론 집진기는 공기 흡입구에 에어 가이드, 내부 콘에 반사 스크린, 하단에 감속기를 갖추고 있어 사이클론 집진기 내부의 유체 저항을 크게 줄입니다. 에어 가이드에 의해 구동되는 순환 공기는 빠른 속도로 사이클론 수집기로 들어갑니다. 달팽이뿔의 확장된 부분에서 풍속이 급격하게 감소하여 입자의 침전이 촉진되고 사이클론 집진기의 집진효율도 향상됩니다.
