트리플 드럼 건조기

제품 장점

텔레스코픽 3드럼 건조기는 특정 수분 및 입자 크기 범위 내에서 입상 재료를 건조하는 데 주로 사용됩니다. 여기에는 건식 모르타르 산업에 사용되는 황사, 주조 산업에 사용되는 각종 주물사, 건축 자재 및 시멘트 산업에 사용되는 고로 슬래그, 소립 점토, 화학적으로 안정하고 고온 및 먼지에 강한 화학 산업에 사용되는 소립자 재료가 포함됩니다. 다양한 산업 분야의 최종 수분 요구 사항에 따라 건조된 재료의 수분 함량을 1~0.5% 미만으로 줄일 수 있습니다.

건조기에 들어가는 재료는 드럼 벽이나 리프트 플레이트에 달라붙지 않아야 합니다. 건조기로 유입되는 열교환 가스의 온도는 750°C를 초과해서는 안 됩니다. 고온 건조가 필요한 경우 내부 드럼과 건조기 입구 리프트 플레이트를 내열강으로 구성할 수 있습니다.

텔레스코픽 3드럼 건조기는 컴팩트한 구조와 작은 설치 공간을 특징으로 하며 동일한 출력의 단일 드럼 건조기 공간의 절반만 필요합니다. 또한 안정적인 작동, 낮은 에너지 소비 및 높은 열 효율을 제공합니다. 탁월한 건조 결과를 제공하고 쉽게 자동화되며 최소한의 작업자 개입만 필요합니다.

작동 원리

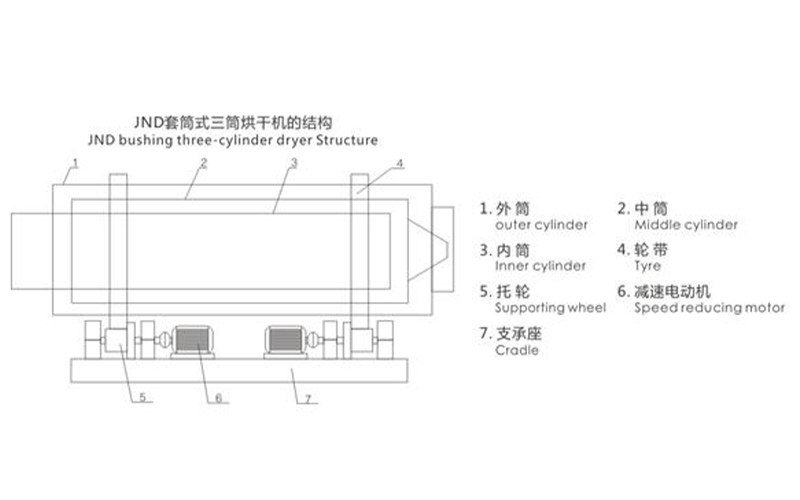

텔레스코픽 3드럼 건조기의 건조 과정은 다음과 같습니다. 건조할 재료는 공급 끝에서 건조기의 내부 드럼으로 공급됩니다. 재료는 수많은 나선형 리프팅 플레이트가 장착된 드럼 내부의 나선형 가이드 플레이트를 통해 내부 드럼으로 들어갑니다. 드럼이 회전함에 따라 재료는 리프팅 플레이트에 의해 세로 방향으로 지속적으로 들어 올려지고 이동합니다. 내부 드럼의 왼쪽 끝에 도달하면 재료는 자체 무게에 의해 중간 드럼으로 떨어집니다. 가이드 플레이트를 통과하면 드럼의 회전으로 인해 재료가 다시 중간 드럼으로 밀려납니다. 중간 드럼의 리프팅 플레이트는 재료가 중간 드럼의 오른쪽 끝에 도달할 때까지 재료를 오른쪽으로 이동시키며, 여기서 재료는 자체 무게에 의해 외부 드럼으로 떨어집니다. 마찬가지로, 외부 드럼의 나선형 리프팅 플레이트는 재료의 방향을 바꾸고 외부 드럼의 왼쪽 끝에 도달할 때까지 왼쪽으로 이동합니다. 가이드 플레이트는 재료를 배출 드럼으로 떨어뜨립니다. 건조기 본체의 3개 동심 드럼(1, 2, 3)에는 다양한 수와 각도의 곡선형 나선형 리프팅 플레이트가 장착되어 있습니다. 가이드 플레이트는 각 드럼의 끝에 위치합니다. 신축식 3드럼 건조기의 본체는 2개의 감속 모터(6)에 의해 구동되며, 각각은 각 끝에서 2개의 구동 롤러(5)를 구동하여 벨트(4)가 중심을 중심으로 회전하게 합니다. 젖은 재료는 피더(흡입관)를 통해 내부 드럼(3)의 입구로 공급되면 나선형 안내판에 의해 나선형 리프팅 플레이트 방향으로 빠르게 밀려납니다. 드럼이 회전함에 따라 재료는 드럼 내부의 나선형 리프팅 플레이트에 의해 리프팅되어 지속적으로 텀블링, 흩어짐 및 배출 끝을 향해 세로 방향으로 이동합니다. 동시에, 열풍로에서 나온 뜨거운 공기는 내부 드럼(3), 중간 드럼(2), 외부 드럼(1)으로 차례로 유입되어 소재와 격렬한 열교환을 겪게 됩니다. 금속강판은 건조되는 소재보다 열전도율이 빠르기 때문에 강판과 리프팅 플레이트가 먼저 가열됩니다. 이 열은 전도와 복사를 통해 재료로 전달됩니다. 가열된 재료의 온도가 상승합니다. 온도가 물이 증발하는 지점에 도달하면 수증기가 재료에서 분리되어 연기와 함께 집진기를 통과하여 대기 중으로 배출되어 원하는 건조 효과를 얻습니다.

기술 사양
