JSP 초미세분말분급기

제품 장점

(1) JSP 시리즈 초미세 분말 분급기를 사용하면 고표면적 초미세 분말 제품을 생산하는 데 필요한 조건이 만들어집니다. JSP 시리즈 초미세 분말 분류기는 초미세 분말에 대한 분류 정확도가 더 높으며 분말의 입자 크기를 1~20μm 범위 내에서 임의로 조정할 수 있습니다. 비광물 초미세 분말 제제의 입도 범위는 650m/kg~1000m/kg입니다. 고효율 볼밀을 장착하여 재료 가공 중 재료 온도가 110℃보다 낮고 분쇄 효율이 높습니다.

(2) 분류기의 분류 효율은 80% 이상에 도달합니다. 높은 분말 선택 효율성으로 인해 분류 시스템의 생산 능력이 크게 증가합니다. 개방형 분쇄 및 분류 시스템과 비교하여 생산량을 25%~50% 증가시킬 수 있습니다. 정밀도가 감소함에 따라 증가량이 증가합니다.

(3) 소비전력이 감소됩니다. 시스템 연삭의 단위 전력 소비는 개방 회로 연삭 시스템에 비해 20%~30%까지 줄일 수 있습니다. (4) 깨끗한 배출, 높은 수준의 정중함, 단순한 프로세스 흐름. 이 시스템은 고효율 미세분말 포집 장비를 사용하고, 완전 음압 작동으로 먼지 배출(표준 조건)을 10mg/㎡ 미만으로 만듭니다.

(5) 독특하게 설계된 분류 흐름장과 수직 분류 휠은 제품 입자 크기를 분류하고 분말과 분류 휠 사이의 마찰을 줄이며 분류 휠의 수명을 크게 연장할 수 있습니다.

(6) 재료 접촉부는 내마모성을 위해 세라믹 또는 오스테나이트계 스테인레스 스틸을 사용하고, 둥근 모서리 디자인은 와전류로 인한 에너지 소비를 방지합니다. 유체 저항이 감소하고 마모가 크게 감소됩니다. GMP 요구 사항을 충족합니다.

작동 원리

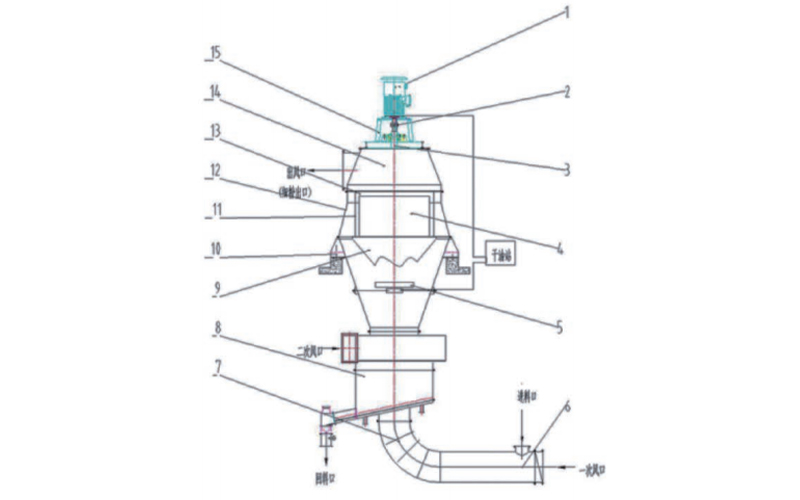

하우징은 상부 및 하부 콘, 밀봉 커버, 재 호퍼로 구성됩니다. 하우징에는 지지판, 가이드 베인 및 에어 씰이 장착되어 있습니다. 검사 도어는 하우징의 측면과 상단에 있습니다. 하우징 상부는 모터, 감속기, 분급기의 메인 샤프트에 연결된 지지대의 무게를 지지합니다.

회전부는 로터, 커플링, 메인 샤프트 어셈블리로 구성됩니다. 로터는 변속기를 통해 회전하는 메인 샤프트에 고정되어 있습니다. 로터는 분류기의 핵심입니다. 메인 샤프트와 베어링은 메인 샤프트 슬리브에 장착됩니다. 베어링은 건성 오일로 윤활되고 고무 뼈대 오일 씰로 밀봉됩니다.

분쇄된 물질은 분류기의 입구로 공급되어 1차 공기 흐름에 의해 분산되고 가이드 베인과 로터 사이로 운반됩니다. 분류는 회전하는 기류 내에서 주로 원심력과 회전하는 기류의 구심력 사이의 균형을 기반으로 발생하여 효과적인 분류를 달성합니다. 보조 공기 흡입구는 공기 분산 장치의 공기 흡입구 역할을 합니다. 거친 입자는 장치 아래로 흘러 들어가 가이드 베인의 2차 공기 흐름에 의해 분산 및 분리됩니다. 선택되지 않은 미세 입자는 공기 흐름에 의해 위쪽으로 운반되어 1차 분리 구역으로 다시 들어갑니다. 아래로 흐르는 추가 거친 입자는 호퍼를 통과하고 3차 공기에 의해 추가로 분리되어 거친 분말과 혼합된 미세 입자를 추가로 제거합니다. 선택된 거친 분말은 거친 분말 배출구를 통해 배출됩니다. 미세한 분말은 곡관을 통해 공기와 함께 로터 중심을 통해 배출되어 완제품으로 집진기에 수집됩니다.

이 기계는 부압 하에서 작동하며 분리 공기는 먼지가 많은 공기, 외부 공기 또는 이 둘의 혼합일 수 있습니다. 1차 및 2차 가스는 각각의 공기 유입구에서 분급기로 유입되어 일정 각도로 고정된 가이드 블레이드와 로터의 격자를 통해 와류를 형성하고 3차 공기는 기류 분산 장치의 하부에서 분급기로 불어 넣어집니다.

기술 사양
