인공 모래 및 자갈 분말 분류기

제품 장점

1. 안정적인 분류 원리: 이 제품은 다양한 등급 시스템을 갖추고 있습니다. 모래와 자갈의 특성을 기반으로 한 공기역학적 해석을 통해 물질흐름장을 최적화합니다. 이는 작동 저항을 크게 줄이고 분류 효율성을 향상시키며 에너지 소비를 크게 줄입니다. 이 공정은 기존의 물로 세척된 모래 및 자갈 분류 공정을 능가합니다.
2. V자형 교반 및 분류 구역은 구조가 단순하고 최소한의 소모품이 필요합니다. 전동교반기가 없어 압력강하를 최소화하여 안정적인 작동과 낮은 소비전력을 구현합니다.
3. 높은 분류 정확도: 정류기 내부의 공기 흐름은 회전하는 것이 아니라 로터를 기준으로 상승합니다. 재료는 분류 영역에서 반복적으로 청소되므로 분류 정확도가 높아집니다.
4. 쉬운 작동: 케이지 로터는 가변 주파수 무단계 속도 조절을 활용합니다. 이는 넓은 조정 범위, 편리한 작동 및 안정적인 감도를 제공합니다.
5. 높은 분류 효율성: V자형 교반 및 분류 구역은 여러 층의 교반 및 분류 플레이트를 갖추고 있어 물질을 반복적으로 교반하고 날려 버리므로 배출되는 거친 분말에 미세 분말이 거의 포함되지 않습니다. 침전 및 분류 구역의 중간 분말 배출구에서 기류는 중간 물질에서 미세 분말을 제거하여 미세 분말 함량을 크게 줄입니다. 케이지 로터 분류 영역에는 보다 정확하고 효과적인 분류를 위해 가이드 베인이 통합되어 있습니다.
6. 내마모성 구성 요소는 유지 관리를 최소화하고 서비스 수명을 연장합니다. 수입된 내마모성 강판은 먼지 제거기 주요 구성 요소의 취약한 부분에 사용되어 서비스 수명을 효과적으로 연장합니다. 전체 기계는 동적으로 균형을 이루므로 전체 속도 범위에서 원활한 작동이 보장됩니다.
7. 하부 메인 샤프트 베어링 씰의 새로운 설계는 먼지 유입과 윤활유 누출이라는 ​​두 가지 주요 문제를 효과적으로 해결하여 베어링 서비스 수명을 효과적으로 연장합니다.
8. 먼지 제거 기계 기초는 기계적 진동 감소 원리를 활용하여 분리기 기초의 진동 주파수가 분리기 고유 주파수의 정수배를 형성하는 것을 방지하여 분리기 공진의 오랜 문제를 근본적으로 해결합니다.
9. 굵은 모래관, 중간 거친 모래관, 가는 모래관에 이중 연동 댐퍼를 사용하여 기존 먼지 제거 기계 작동 시 시스템 공기 누출을 크게 줄이고 높은 분진 배출을 극복합니다. 10. 시스템은 이중 인터록 공기 밸브와 내부 순환 공기를 채택하여 시스템 공기 누출을 효과적으로 줄이고 작동 중 먼지 배출 오염을 줄입니다.

작동 원리

파쇄기, 모래제조기, 진동스크린을 거친 후 인조모래를 0~4.75mm 크기로 정제합니다. 그런 다음 이 모래는 운반 장비를 사용하여 기계의 공급 포트로 공급되고 모래 분산 구역으로 들어갑니다. 여러 세트의 가이드 플레이트와 충격 플레이트로 인해 다양한 크기의 모래 입자가 서로 다른 속도로 떨어지게 되어 모래 입자 사이에 반복적인 마찰이 발생합니다. 이는 모래 표면의 진흙과 돌먼지를 벗겨낸 후 바람에 의해 빠르게 제거되어 모래를 효과적으로 청소합니다.

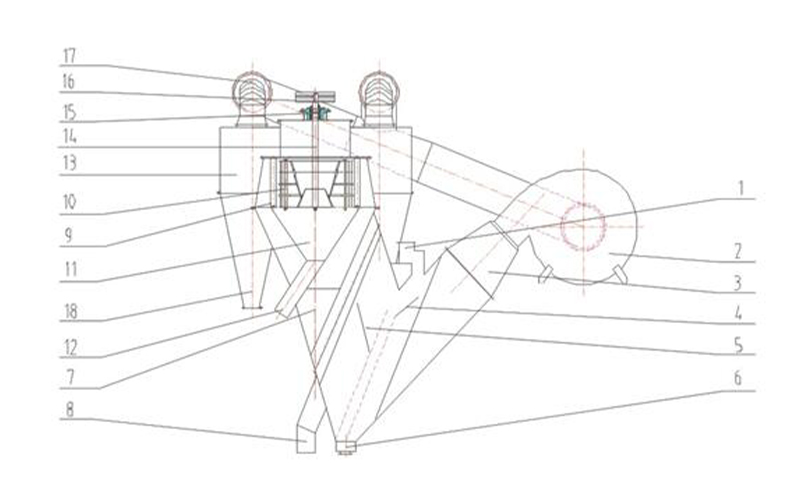

유입구 1로 유입되는 물질은 다단 분산판 4에 의해 분산 및 탈거됩니다. 분산판 사이 왼쪽에서 불어오는 공기는 물질 흐름에서 매체 및 미세 입자를 제거하고, 거친 모래는 바닥의 거친 모래 배출구 6에서 배출됩니다. 기류에 부유하는 물질은 바람에 의해 다중 등급 플레이트(5) 사이의 등급 구역으로 운반됩니다. 등급 플레이트는 부유 물질로부터 상대적으로 거친 물질을 추가로 제거합니다. 거친 재료는 등급판 아래로 미끄러져 내려갔다가 바람에 의해 다시 들어올려집니다. 이러한 반복적인 분리 과정을 통해 거친 가루가 거친 모래에 혼합됩니다. 등급판을 빠져나가는 공중 물질은 중간 물질 등급 지정 구역으로 들어갑니다. 이 구역에서 기류는 감속 및 편향되어 중간 모래가 중력 및 벽과의 충격에 의해 침전되고 중간 모래 배출구 8에서 배출됩니다. 그런 다음 공기 흐름은 재료를 미세한 재료 분류 구역으로 운반합니다. 거기에서 곡선형 가이드판(9)은 회전을 유발하여 원심침강과 중력침전의 이중효과를 발생시킨다. 고운 모래는 아래의 고운 모래 수집 원뿔(11)에 떨어지고 고운 모래 배출구(12)에서 배출됩니다. 분말화된 물질은 기류를 따라 가루 제거 구역으로 들어가고, 여기서 케이지 로터(10)는 약간 더 거친 물질(고운 모래)을 배출합니다. 고운 모래는 곡선형 가이드 플레이트에 부딪혀 고운 모래 수집 원뿔 속으로 떨어집니다. 분말화된 기류는 기체-고체 분리를 위해 사이클론으로 들어갑니다. 분리된 미세분말은 분체배출구(18)에서 배출되며 비교적 깨끗한 공기는 공기배출구(17)를 통해 팬으로 유입되어 재활용된다.
