초미세분말분급기

제품 장점

기존 분말 분류기와 비교하여 TS-CX 시리즈 초미세 분말 분류기는 다음과 같은 뛰어난 장점을 제공합니다.

1. 안정적인 분류 원리. 독특한 구조 설계는 측면 공급, 하향 이동 확산 디스크 및 하향 흡입 공기 흐름을 활용하고 중력, 원심 및 평면 와류 분류 원리를 통합하여 다단계 분리를 달성합니다.
2. 높은 적응성. 케이지 로터의 조절 가능한 속도 및 공기량은 칼슘 기반 탈황 분말, 초미세 카올린, 이산화티타늄, 슬래그 미세분말, 초미세 비산회 및 시멘트와 같이 다양한 밀도 및 정밀도 요구 사항을 갖는 분말의 처리를 수용합니다. 폐쇄 회로 분쇄 시스템의 보조 장치로 사용하거나 비산회와 같은 분말을 직접 분류하는 데 사용할 수 있습니다.
3. 편리한 정밀도 제어. 분급기의 메인 샤프트는 무단계 속도 조절을 사용하므로 메인 샤프트 속도와 팬 풍량을 변경하는 것만으로 간편하게 정밀도를 제어할 수 있습니다. 조정 범위가 넓고 정밀도 조정이 편리하고 민감하며 신뢰할 수 있습니다.
4. 상당한 에너지 절감. 전체 장비 시스템은 유선형 설계를 채택하여 시스템 저항을 크게 줄이고 상당한 에너지 절약을 달성합니다.
5. 높은 분말 선택 및 분류 효율성. 이 기계는 85% 이상의 분말 선택 효율을 달성합니다.
6. 제품 품질이 향상되었습니다. 완제품 표면적은 450m²/kg 이상이고 45μm 체 잔류물은 5% 미만입니다.
7. 긴 서비스 수명. 그레이딩 디스크, 사이클론 스네일 혼, 가이드 베인, 로터 그레이딩 베인, 로터 에어록 베인 및 거친 분말 콘과 같은 마모성이 높은 구성 요소는 마모 방지 처리를 거칩니다. 분류기는 새로운 내마모성 합금판으로 라이닝되어 마모를 크게 줄이고 장비의 서비스 수명을 효과적으로 연장합니다.
8. 메인 샤프트 하부 베어링 냉각 시스템은 천진 연구소의 해저 윤활 설계 원리를 활용하고 수입 독일 씰을 통합하여 윤활유 누출과 베어링으로의 재 침입이라는 두 가지 주요 문제를 효과적으로 해결함으로써 하부 베어링의 수명을 효과적으로 연장합니다. 9. 등급 동적 밸런싱 정확도가 G63 수준에 도달하는지 확인하기 위해 공장을 떠나기 전에 전체 기계에 동적 밸런싱 테스트를 거칩니다. 분류기가 장착된 순환 팬은 일체형 강철 구조 기초를 채택하고 탄성 충격 흡수 패드가 있는 기초에 설치되어 팬 진동이 기초에 미치는 영향을 줄이고 작동 중에 전체 기계를 매우 안정적으로 만듭니다.

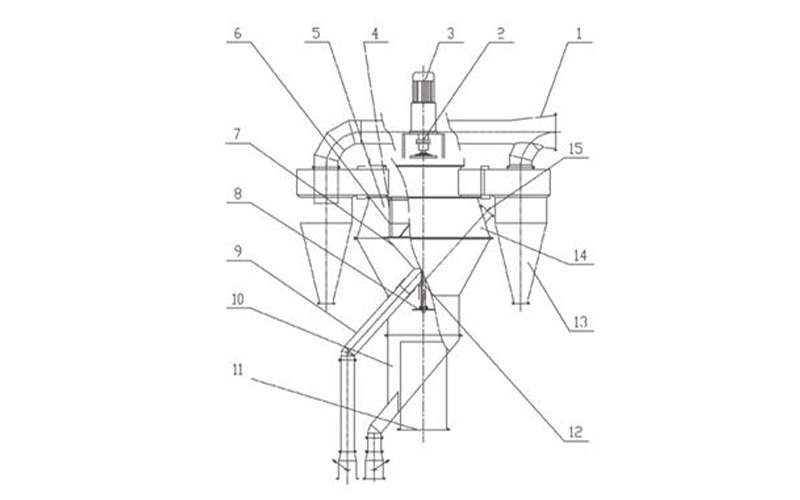

작동 원리

개선을 통해 이 제품은 이제 분말 분산, 분류 및 수집의 세 가지 섹션으로 구성되었습니다.

1. 분산 섹션: 스프레더 트레이는 회전 케이지 상단에서 하단 원뿔 하단으로 이동되었으며, 공급 포트는 회전 케이지 외부로 재배치되었으며, 공기 흡입구는 스프레더 트레이를 향한 측면에서 하단으로 이동되었습니다. 이러한 개선으로 인해 다음과 같은 이점이 생겼습니다.

(1) 분산 및 선택 영역을 효과적으로 분리하면 분류 과정에서 거친 입자와 미세한 입자 간의 간섭이 제거되고 소량의 거친 분말이 완제품에 불어오는 것을 방지하고 입자 크기 분포 범위가 좁아집니다. 하위 분류 영역을 생성하여 주 분류 영역의 부하를 줄였습니다.

(2) 낮은 공기 흡입구로의 전환은 스프레더 트레이 아래의 재료 분산 속도를 증가시키고, 분산 공간을 확장하며, 공급물의 분산을 크게 향상시킵니다. 이는 또한 측면 공기 유입으로 인해 분류 영역에서 고르지 않은 공기 분포를 제거하여 바람 저항을 줄입니다.

2. 분류 섹션: 구조적 개선으로 상위 및 하위 분류 영역이 생성됩니다.

하위 분류 구역은 주로 중력 분류를 수행합니다. 재료는 살포 디스크에서 분산되어 바람에 의해 위쪽으로 날아갑니다. 물질에 중력과 바람의 저항이 작용하여 바람과 함께 거친 입자는 아래로 내려가고 미세한 입자는 위로 올라가는 현상이 발생하여 분류됩니다. 미세 입자가 바람과 함께 상승함에 따라 확장된 실린더 단면은 풍속을 감소시켜 일부 더 큰 입자가 방향을 바꾸고 가라 앉게 하여 추가 분류로 이어집니다.

상위 분류 구역에서는 공기역학적 해석을 통해 전체 유동장을 최적화합니다. 곡선형 가이드 베인과 케이지 로터로 구성된 와류 분류 구역이 통합되어 있습니다. 이는 분류 링 표면에 균일하고 안정적인 공기 흐름을 보장합니다. 동일한 수직 표면의 어느 지점에서나 기류 속도의 상대 오차는 3% 미만이므로 정확한 분류가 보장됩니다. 분말을 운반하는 공기 흐름이 곡선형 가이드 베인과 케이지 사이로 들어가 원심 침강 분류가 이루어집니다. 디스크 모양의 분류 로터는 일정한 속도로 회전하여 분류기 내에서 안정적인 회전 공기 흐름장을 생성합니다. 이 소용돌이치는 기류가 분체에 작용하여 원심력과 저항 사이의 균형을 만들어 초미립자 분급을 실현합니다.

3. 포집 구역: 저저항 볼텍스 사이클론 집진기 또는 에어박스 펄스백 집진기를 이용하여 분체 포집을 실시합니다. (사이클론형 집진기는 초미세 분말을 포집할 수 없어 초미세 분말 순환이 발생하므로 에어박스 펄스백 집진기를 사용하여 초미세 분말 순환을 방지하고 제품 내 초미세 분말 함량을 높여 분말 선택 효율을 높입니다. 이는 사용자의 선택입니다.)

기술 사양
